硫酸バッチ酸洗用イビット（600シリーズ）腐食抑制性能例
試験条件
| 酸液 |
200g/L硫酸＋80g/L Fe2+ |
| 温度 |
75℃ |
| 時間 |
35分 |
| 添加量 |
酸液量に対して、0，0.01，0.03，0.05 % |
| 試験片 |
一般軟鋼材(10C相当)および特殊鋼材(高腐食感受性)を長さ55mmに切断後、スケールを除去して、断面をテフロンテープでシールする。
試験面は脱脂、水洗して腐食試験に用いた。 |

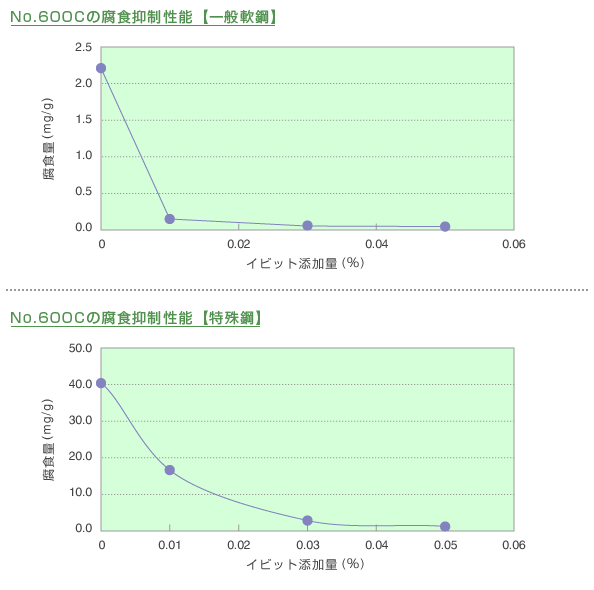

試験結果
| 試験鋼 |
腐食量（mg/g） |
| 0 |
0.01 |
0.03 |
0.05 |
| 一般軟鋼 |
2.20 |
0.13 |
0.053 |
0.044 |
| 特殊鋼 |
40.50 |
16.71 |
2.602 |
0.813 |
基本性能：性能の経時変化
上記の条件で試験を行った後、酸液を５日間保持し毎日腐食試験を行ない、
腐食量の変化から性能の経時変化を確認した。
試験条件
| 酸液 |
上記の腐食抑制性能に同じ。 |
| 温度 |
| 時間 |
| 添加量 |
0.05%（対酸液量） |
| 試験片 |
特殊鋼 |
| イビット |
No.600C， 旧タイプインヒビター |
試験結果
| 試験片 |
イビット |
経時日数と腐食量（mg/g） |
| 1日目 |
2日目 |
3日目 |
4日目 |
5日目 |
| 特殊鋼 |
No.600C |
0.813 |
0.869 |
0.953 |
1.225 |
1.603 |
| 旧タイプ |
1.541 |
1.714 |
1.940 |
3.390 |
6.002 |
前のページへ戻る
